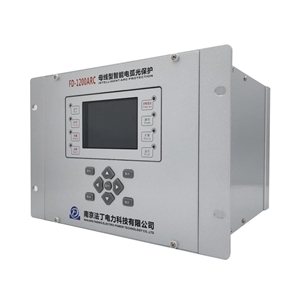

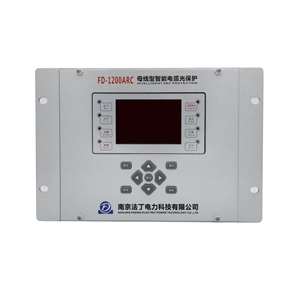

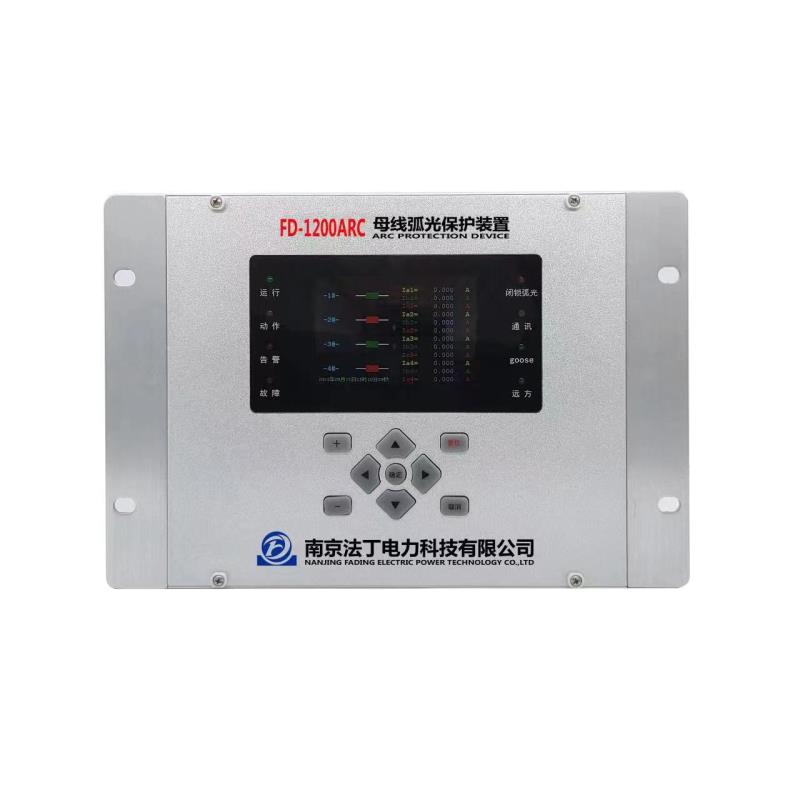

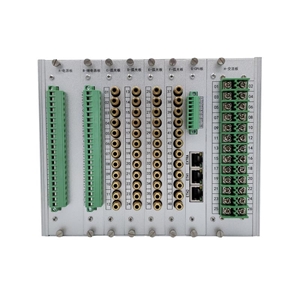

FD-1200ARC 母线弧光保护装置

所属分类:母线型
打印当前页 加入收藏

上一个:没有了

下一个:没有了



在我国,中、低压母线短路故障中,重点设备和人员伤害主要由电弧光引起,然而,我国的大多数中低压母线没有设置快速母线保护,而只是采用了简单的消弧装置和变压器后备保护。这些保护智能化较低,动作速度慢,往往会延长故障切除时间,从而进一步扩大设备损坏程度,甚至会引起“火烧连营”的恶性事故,冲击变压器一次运行,影响整个电网的安全运行。


弧光保护系统是我公司根据国内实际情况,吸收国外电弧光保护的特点,结合行业检测及保护配置相关规程,自主研发出具有独特创新技术、具有广泛实用性、高可靠性的新型电弧光保护系统。采用弧光检测和过电流检测双判据原理,具有保护动作速度快、可靠性高等特点。

1.2电弧光产生的原因

引起开关柜弧光短路故障的原因很多,一般分为以下五类

1)绝缘故障:主要是柜中绝缘材料爬距不足,未满足加强绝缘要求,在脏污环境,天气潮湿下发生绝缘故障。另外,由于绝缘材料材质缺陷,运行年限较长的开关柜,在强电磁场作用下绝缘老化,也可能造成绝缘损坏而导致故障。

2)载流回路不良:由于一些接头截面不够,紧固螺栓松动,手车柜触头接触不良,在大电流流过时引起发热,冒火进而引起相间,相对地击穿等等。

3)外来物体的进入:如小动物(老鼠等)进入开关柜内部,或维修人员在工作完成后将工具遗留在开关柜内。

4)认为操作错误:如走错间隔,误操作,未对工作区域进行接地,未对工作区域进行验电等。

5)系统方面的原因:如系统容量增大,接地方式改变,电缆应用增多,保护及自控装置配置不当,系统谐振过电压等。

1.3电弧光的危害

    开关柜内的发生短路弧光的功率可高达100MW,电弧燃烧所产生的能量与电弧的燃烧时间及短路电流变化值呈指数倍增长(如下图所示),燃烧产生的高温、高压将会逐步摧毁元器件、铜排以及成列的开关柜,高明亮的弧光和有毒气体对人体也有巨大的伤害。





1、根据客户需求确认产品的适用性;

2、客户确认技术满足要求后签订贴牌协议;

3、根据需方公司提供的公司名称、产品型号以及LOGO,制作护窗膜;

4、支付定金后安排生产样机;

5、正常样机的制作时间为15-20个工作日;

6、可代为进行产品形式试验报告的检验工作。

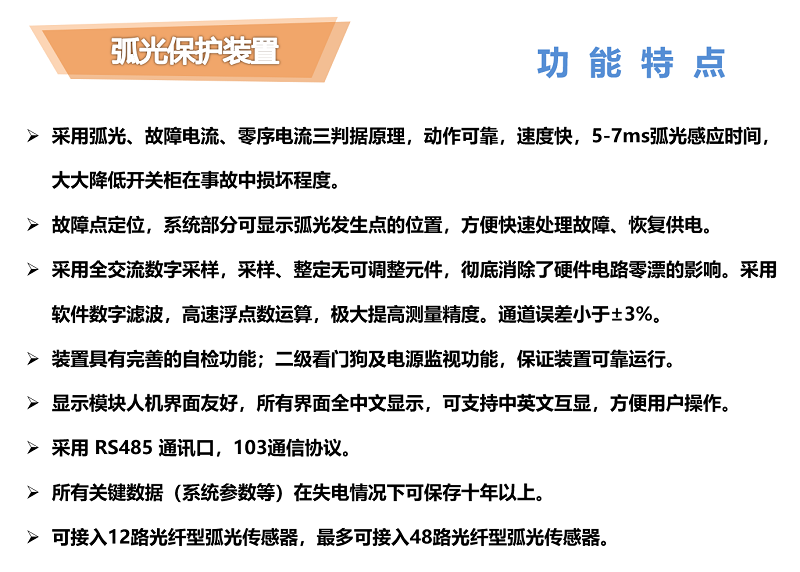

★采用弧光和故障电流双判据原理,动作可靠,速度快,5-7ms动作时间。

★故障点定位,控制部分可显示弧光发生点的位置,方便快速处理故障、恢复供电。

★采用全交流数字采样,采样、整定无可调整元件。通道误差小于±3%。

★装置具有自检功能,Watchdog及电源监视功能,保证装置可靠运行。

★显示模块人机界面友好,所有界面与菜单都用中文显示,方便操作;所有被测量和参数均能通过显示模块实时显示。

★采用RS485通讯口,103通信协议,实现信息的上传和下发。

★所有关键数据(系统参数等)在失电情况下可保存。

★事故记录及自检功能,友好的人机界面。

★装置采用全密封嵌入式结构,软、硬件冗余设计,抗干扰性能强。

★继电器输出定义灵活,可根据用户要求提供多种保护动作逻辑。

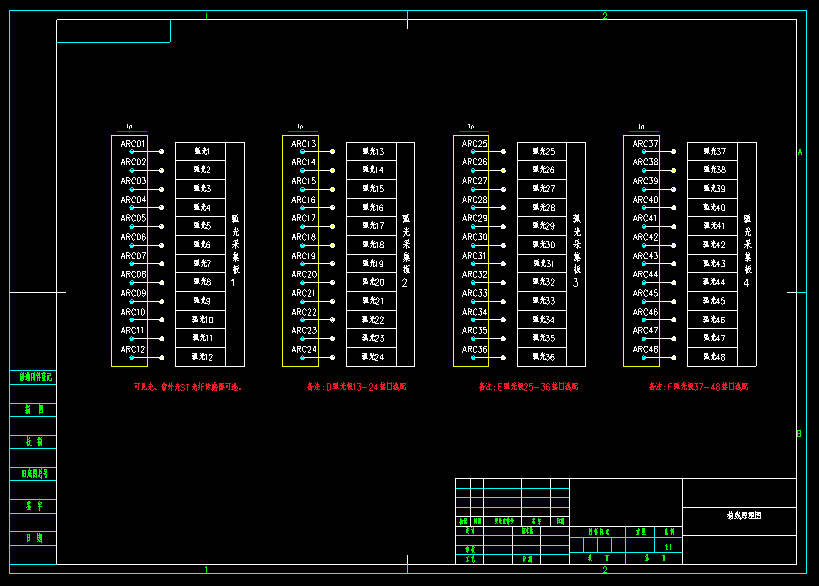

★弧光探头和装置之间采用光纤连接,用光传输信号,光电转换在装置内部完成,抗电磁干扰能力强。





常见问题

    1 装置的电压电流采样不正常:

      使用万用表,选用合适的量程,并联在装置背面对应的端子上,查看万用表数值是否与装置液晶中显示的数值一致:

      如果一致,说明装置正常,采样不正常的问题出现在外围接线;

      如果不一致,说明装置内部采样部分出现故障或万用表出现故障。

     (装置的采样数值查看步骤:在主界面按取消”→选择第一项采样值显示”→选择二次侧值” →翻页到对应项)

    2 装置开关量输入中的状态与所接的外围设备状态不对应(如断路器处于跳闸状态,而装置开入量中,显示的断路器状态处于合闸):

      将装置背面对应开入量的端子拔下,使用万用表的蜂鸣档,将红表笔接到装置开入量的公共端,将黑表笔接到将要测量的开入量对应的端子号上(务必注意万用表方        向):

      如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为实心,说明装置正常,此开入量状态不对应的问题出现在外围接线;

      如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障;

      如果万用表没有发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。

     (装置的开入量查看步骤:在主界面按取消”→选择第一项采样值显示”→选择第五项信号量”→DI对应的是开入量)。

     3 装置开关量输出出现问题(比如装置无法控制断路器跳闸)

      首先,将装置背面对应开出量的端子拔下,进入装置的开出检查功能,将对应的开出量调成,使用万用表的蜂鸣档,将表笔接到装置开出量对应的端子号上:

      如果万用表发出蜂鸣声,说明装置正常,无法跳闸的问题出现在外围接线;

      如果万用表没有发出蜂鸣声,说明装置内部开出量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。

     4 装置出现白屏和花屏现象

      这种情况有时候是因为现场瞬时浪涌过大导致。接线过程中保证接地端子都完好接地,系统做一次复归或者重启。如果依然存在问题可以电话与公司技术人员联系。

注意事项

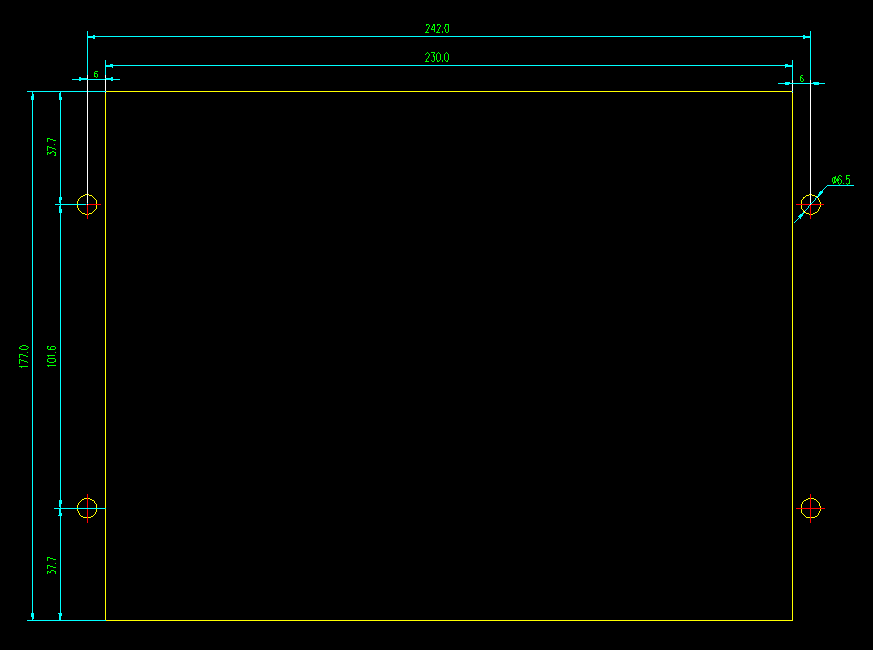

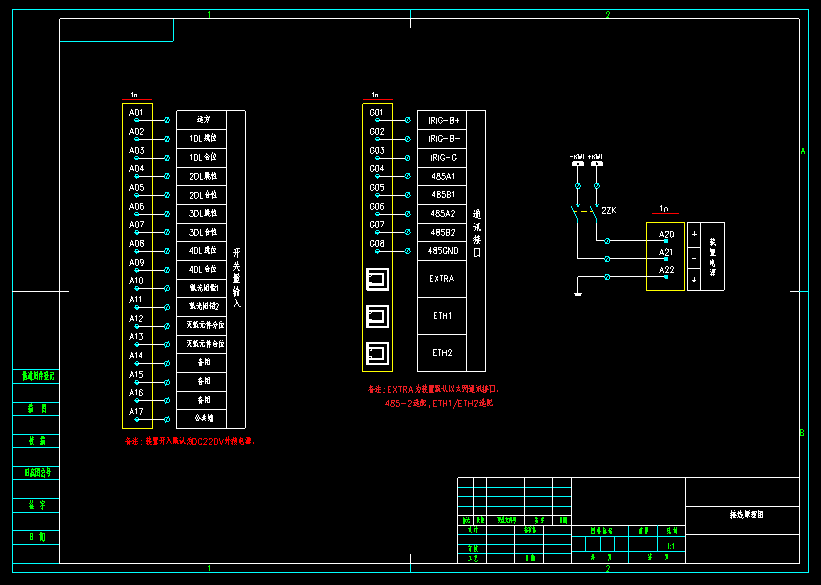

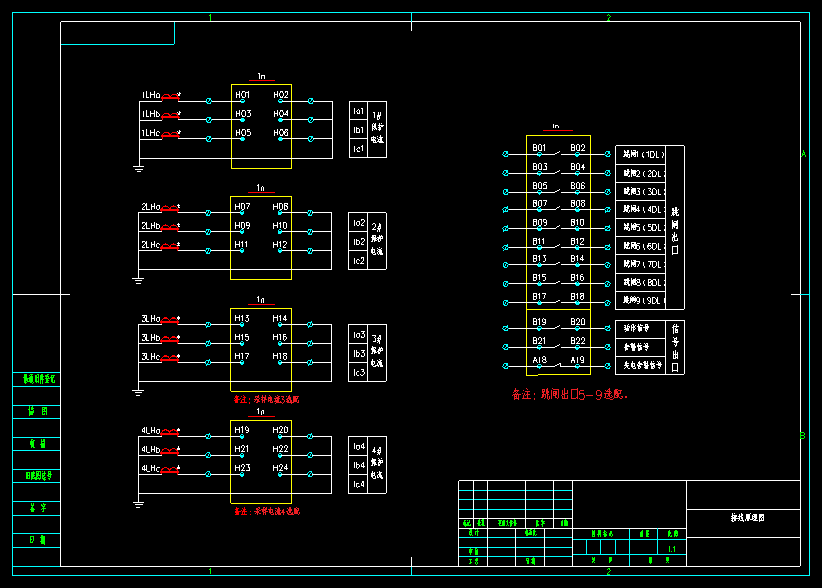

    1、装置出厂默认供电电源为 DC/AC:85~265V,采样额定电压为100V,采样额定电流为 5A,其他规格请订货前备注。(供电电源可以选定DC48V,额定电压可选定380V,额定电       流可选定1A)

    2、装置开关量输入部分为24V自供电,请接入无源接点,否则会烧毁装置。

    3、装置开关量输出部分为无源接点,交直流均可接入,如果订购的装置带有操作回路,默认出厂为 DC220V,其他电压请咨询本司,并在订货时注明。

    4、严禁用户在装置中选择恢复出厂设置,如果选择了此选项,将会清除每台装置出厂前经过调校的唯一的精度系数,并无法复原;如将保护功能参数调整乱了,切勿恢复       出厂设置,只需将保护功能中的动作方式修改为退出即可。

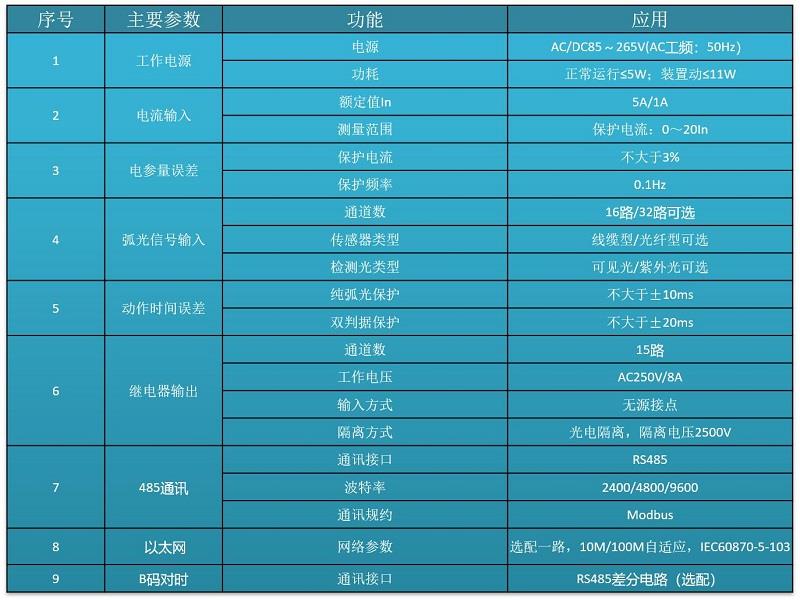

额定参数

供电电源:DC/AC(110V&220V)

交流电流:5A或1A(订货时注明)

交流电压:100V或380V(订货时注明)

交流频率:45~65Hz (自适应)

测量精度

电压电流:1级

频   率:0.02Hz

P、Q、COSΦ:2级

遥信分辨率:<2ms

热稳定性

2倍额定电流可持续运行

10倍额定电流可运行10秒

40倍额定电流可运行1秒

工作环境

环境温度:-10℃~55℃

相对湿度:5~95%

大气压力:86~106KPa

抗干扰性能


静电放电抗扰度:GB/T14598.14-1998(idt IEC255-22-2)严酷等级:IV

电磁场辐射抗扰度:GB/T14598.9-1995(idt IEC255-22-3)严酷等级:III

脉冲群抗扰度:GB/T14598.13-1998(idt IEC255-22-1严酷等级:III

快速瞬变抗扰度:GB/T14598.10-1996(idt IEC225-22-4)严酷等级:IV

  绝缘电阻

装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值,正常试验大气条件下,各等级的各回路绝缘电阻不小于100MΩ

  介质强度

在正常试验大气条件下,装置能承受频率为50Hz,电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中,任一被试回路施加电压时其余回路等电位互联接地。

  冲击电压

在正常试验大气条件下,装置的电源输入回路、交流输入回路、输出触点回路对地,以及回路之间,能承受1.2/50µs的标准雷电波的短时冲击电压试验,开路试验电压5kV



范围

       1、电力变电站。

       2、火电厂电气段开关柜母线室及馈线柜。
       3、风电场升压站集电线路开关柜。
       4、箱式变电站。
       5、铝镁行业大型直流整流柜。
 作用

1)减少或降低电弧光对于人体的伤害;

2)减少或降低电弧光短路故障对于设备的损害;

3)避免变压器因近距离母线故障造成动稳定破坏,延长变压器的使用寿命;

4)缩短电弧光故障切除时间,避免波及站内直流系统造成重大损失;

5)减少因电弧光故障造成设备停运的时间,更快地恢复供电;
