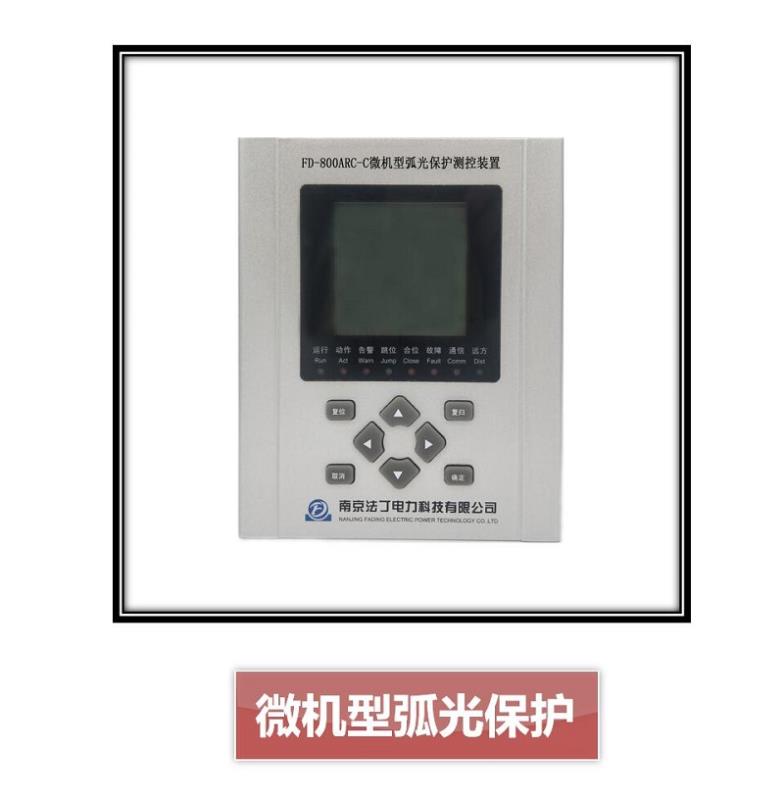

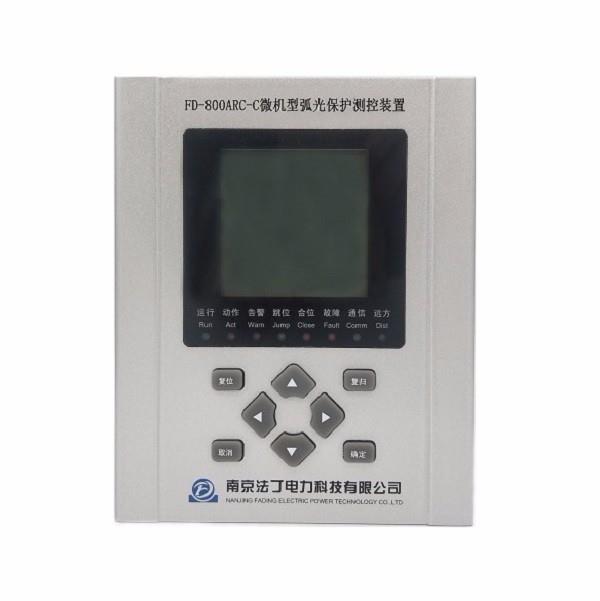

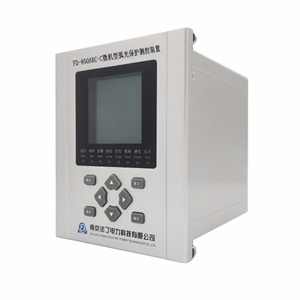

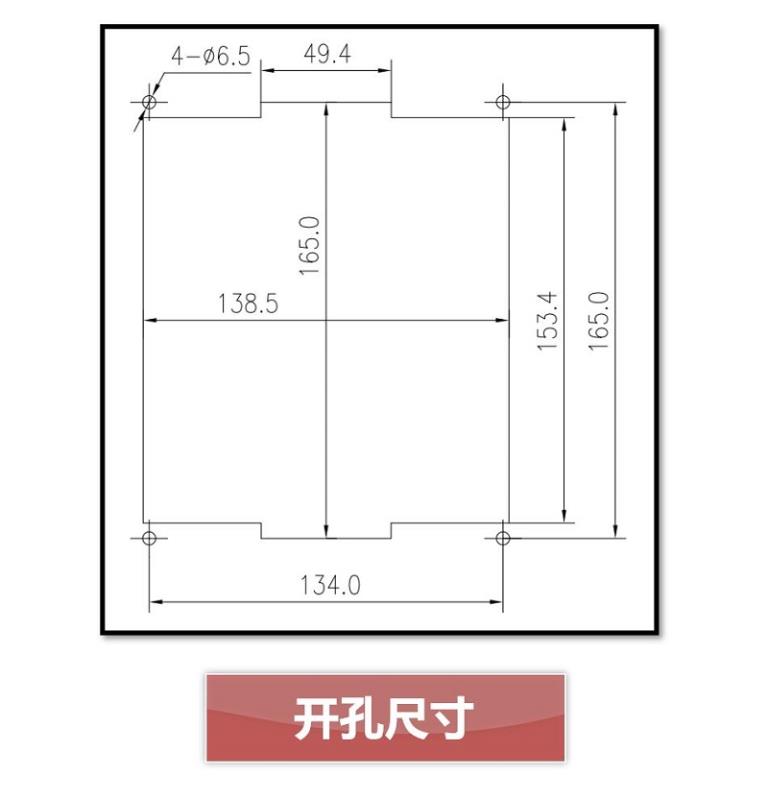

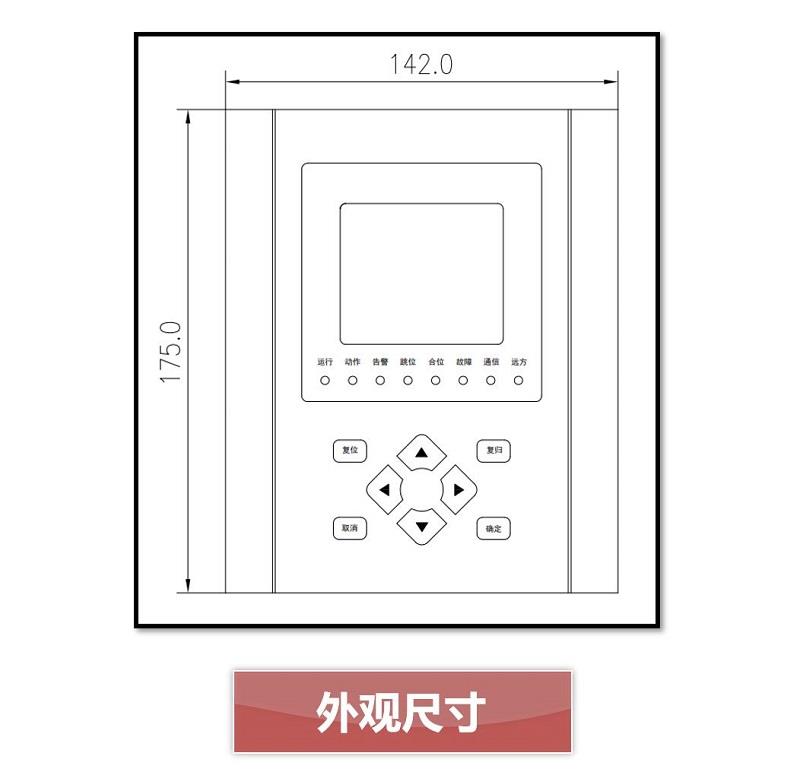

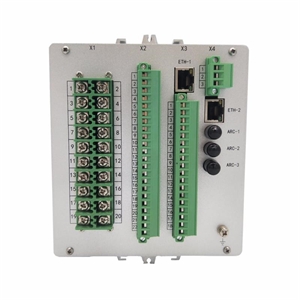

FD-800ARC-C 微机型弧光保护测控装置

所属分类:微机型
打印当前页 加入收藏

上一个:没有了

下一个:没有了

       电力系统110kV及以上电压等级的设备都配置有零延时保护,能快速的切除故障;35kV及以下电压等级的母线通常不配置独立的母差保护装置,借助变压器后备保护装置的过流保护来切除母线故障;由于选择性的要求,该过流保护带有延时,一般0.3s~2s。较长的延时使得35kV及以下电压等级的母线故障切除滞后、破坏性严重。

35kV及以下电压等级的出线通常配置过流速断,保护装置的动作时间一般在30ms左右。有些间隙性的弧光故障,初期的电流不大,达不到速断定值,只有在故障发展变严重之后保护装置才能跳闸;由于任由故障发展,丧失了及早切除故障的良机,事故后果更为严重。

35kV及以下电压等级的出线间隔多,设备质量参差不齐,运行环境恶劣,操作频繁,发生故障的几率大(据统计,每年有几百面中低压柜烧毁,有时还有人身伤亡,损失巨大),迫切需要解决电弧光故障切除时间过长的问题。

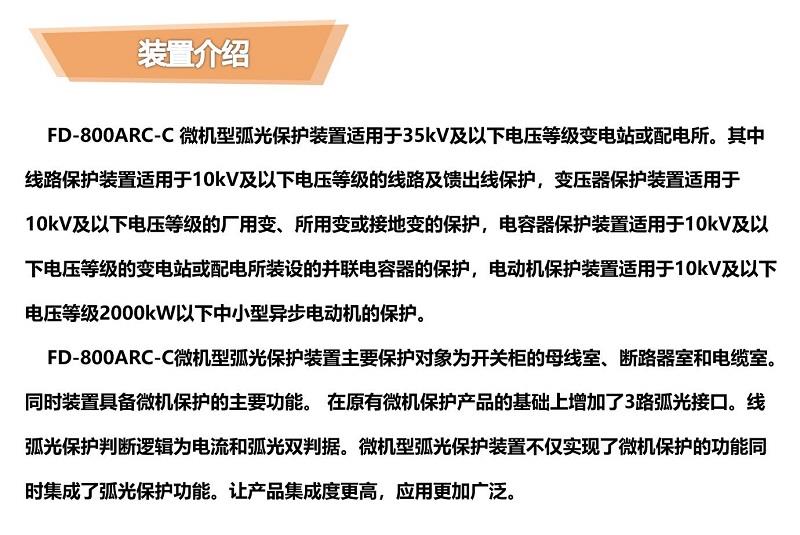

在吸收国内外先进技术的基础上,自主研发出技术先进、可靠性高、适用性强的微机电弧光保护测控装置。

微机电弧光保护测控装置采用弧光和保护电流双判据,具有可靠性高、保护动作速度快的特点(装置出口总时间小于5ms、故障切除总时间可控制在75ms以内),可以显著的缩短电弧光故障的切除时间、降低电弧光对设备的损坏、减少设备的停运时间,能更快的恢复供电,更能大幅度降低电弧光对人身的伤害。

微机电弧光保护测控装置既可以独立作为常规继电保护装置使用,也可同时实现弧光保护功能配置方案灵活;满足电力行业用户的特殊选择性和完备性要求,适应可靠性、经济性的不同要求。




1、根据客户需求确认产品的适用性;

2、客户确认技术满足要求后签订贴牌协议;

3、根据需方公司提供的公司名称、产品型号以及LOGO,制作护窗膜;

4、支付定金后安排生产样机;

5、正常样机的制作时间为15-20个工作日;

6、可代为进行产品形式试验报告的检验工作。

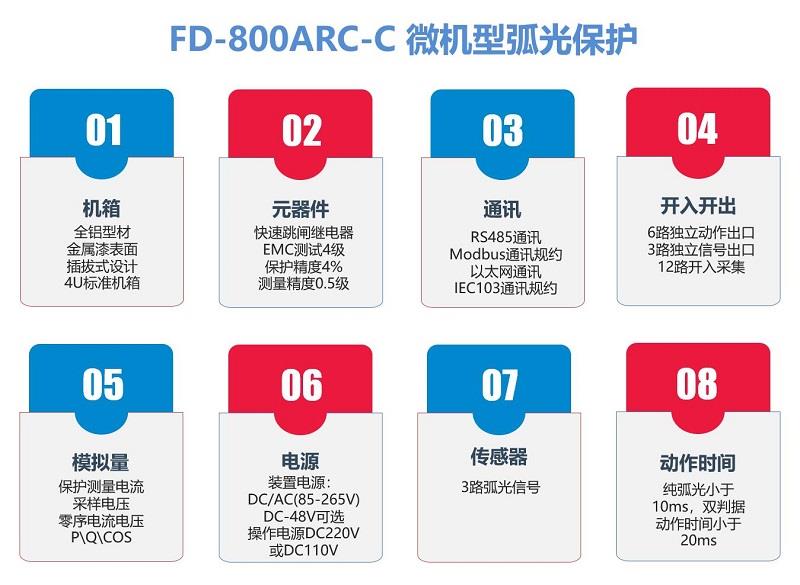

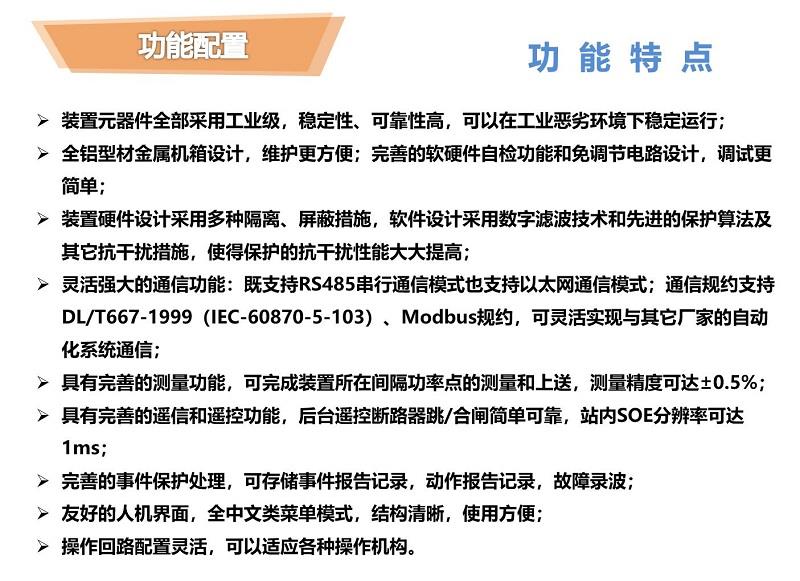

★采用弧光和故障电流双判据原理,动作可靠,速度快,5-7ms动作时间,大大降低开关柜在事故中损坏程度。

★故障点定位,控制部分可显示弧光发生点的位置,方便快速处理故障、恢复供电。

★采用全交流数字采样,采用软件数字滤波,高速浮点数运算,提高测量精度。通道误差小于±3%。

★装置具有自检功能,Watchdog及电源监视功能,保证装置可靠运行。

★显示模块人机界面友好,所有界面与菜单都用中文显示,方便操作;所有被测量和参数均能通过显示模块实时显示。

★采用RS485通讯口,103通信协议,实现信息的上传和下发。

★数据(系统参数等)在失电情况下可保存十年。

★事故记录及自检功能,友好的人机界面。

★装置采用全密封嵌入式结构,软、硬件冗余设计,软、硬件自检,抗干扰性能强。

★继电器输出定义灵活,可根据用户要求提供多种保护动作逻辑。

★弧光探头和装置之间采用光纤连接,光电转换在装置内部完成,抗电磁干扰能力强。

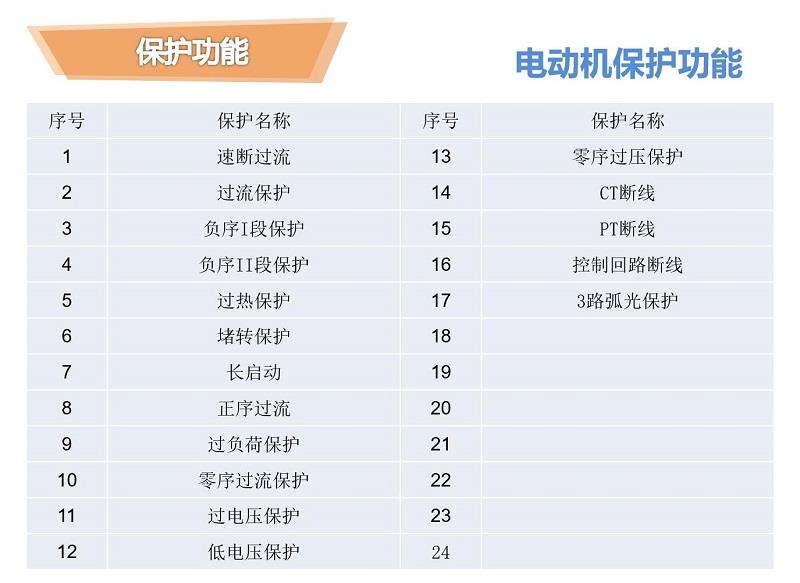

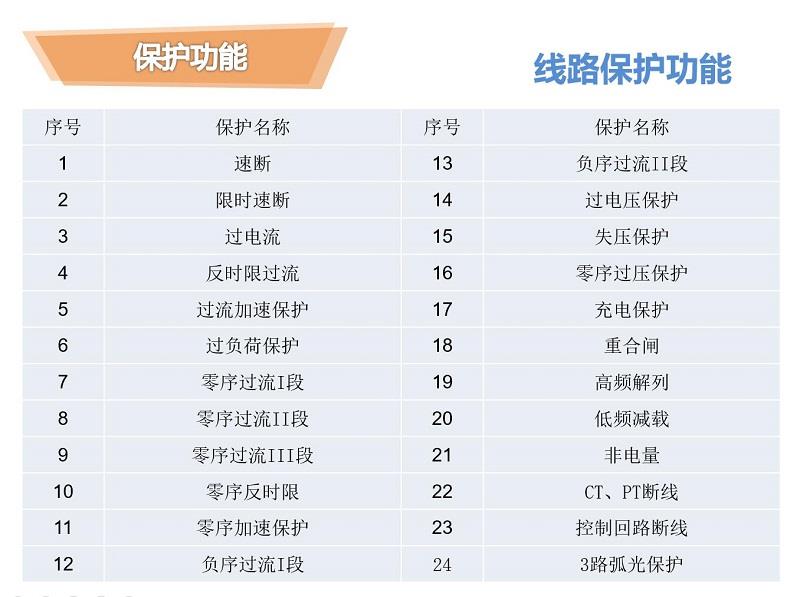

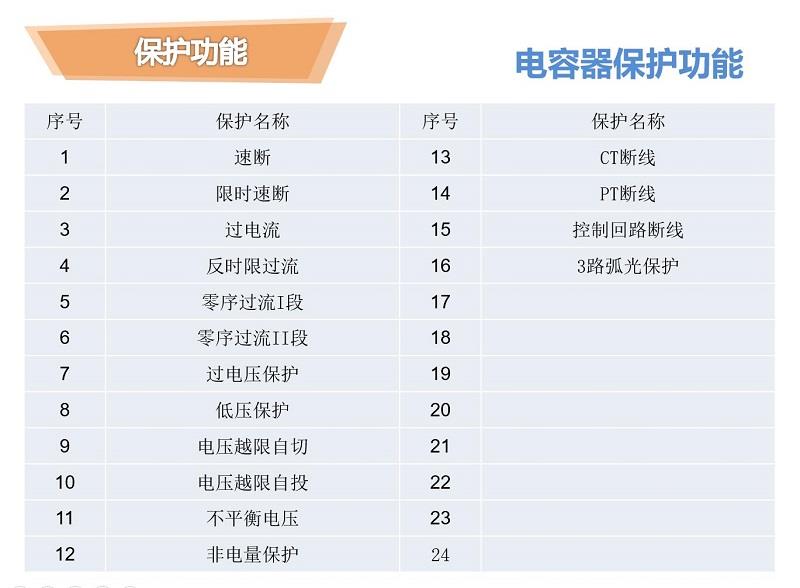

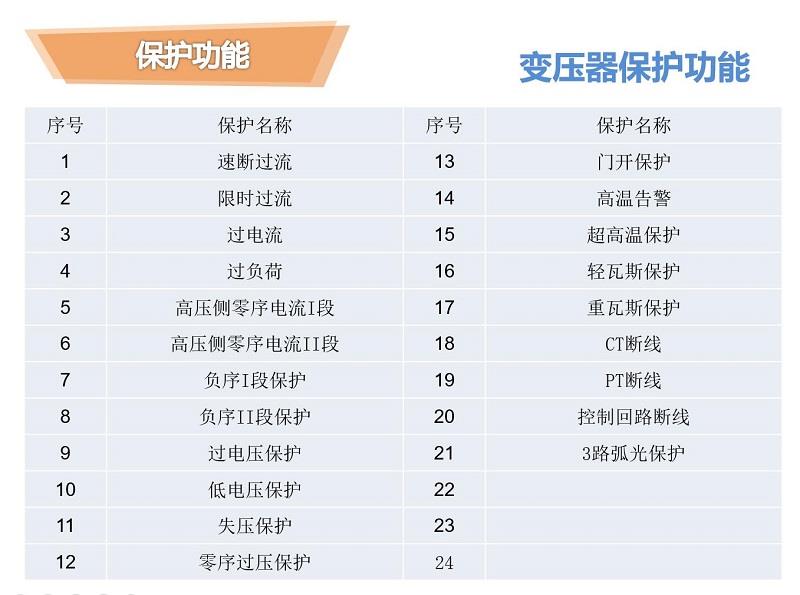

序号 功能名称 保护对象配置
线路 厂用变 电容器 电动机
保护功能 1 三段过流保护
2 加速过流保护
3 过负荷保护
4 反时限保护
5 长启动保护
6 过热保护
7 堵转保护
8 零序过流保护
9 低压侧零序保护 *
10 接地保护
11 零序反时限
12 零序加速保护
13 负序过流一段
14 负序过流二段
15 充电保护
16 高频解列保护
17 低频减载保护
18 低电压保护
19 过电压保护
20 失压保护
21 零序过电压保护 √*
22 不平衡电压保护
23 重合闸
24 非电量保护
25 弧光保护 √* √* √* √*
辅助功能 1 控制回路断线
2 重合闸闭锁
3 弹簧未储能检测
4 CT断线检测
5 PT断线检测
测控功能 1 遥信采集
2 遥控分合
3 模拟量的遥测
4 故障录波

  常见故障

    1 装置的电压电流采样不正常:

      使用万用表,选用合适的量程,并联在装置背面对应的端子上,查看万用表数值是否与装置液晶中显示的数值一致:

      如果一致,说明装置正常,采样不正常的问题出现在外围接线;

      如果不一致,说明装置内部采样部分出现故障或万用表出现故障。

     (装置的采样数值查看步骤:在主界面按取消”→选择第一项采样值显示”→选择二次侧值” →翻页到对应项)

    2 装置开关量输入中的状态与所接的外围设备状态不对应(如断路器处于跳闸状态,而装置开入量中,显示的断路器状态处于合闸):

      将装置背面对应开入量的端子拔下,使用万用表的蜂鸣档,将红表笔接到装置开入量的公共端,将黑表笔接到将要测量的开入量对应的端子号上(务必注意万用表方向):

      如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为实心,说明装置正常,此开入量状态不对应的问题出现在外围接线;

      如果万用表发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障;

      如果万用表没有发出蜂鸣声且装置开入量显示界面对应的开入量位置为空心,说明装置内部开入量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。

     (装置的开入量查看步骤:在主界面按取消”→选择第一项采样值显示”→选择第五项信号量”→DI对应的是开入量)。

     3 装置开关量输出出现问题(比如装置无法控制断路器跳闸)

      首先,将装置背面对应开出量的端子拔下,进入装置的开出检查功能,将对应的开出量调成,使用万用表的蜂鸣档,将表笔接到装置开出量对应的端子号上:

      如果万用表发出蜂鸣声,说明装置正常,无法跳闸的问题出现在外围接线;

      如果万用表没有发出蜂鸣声,说明装置内部开出量部分出现故障,或者是万用表的表笔与装置端子没有可靠接触。

    4 装置出现白屏和花屏现象

  注意事项

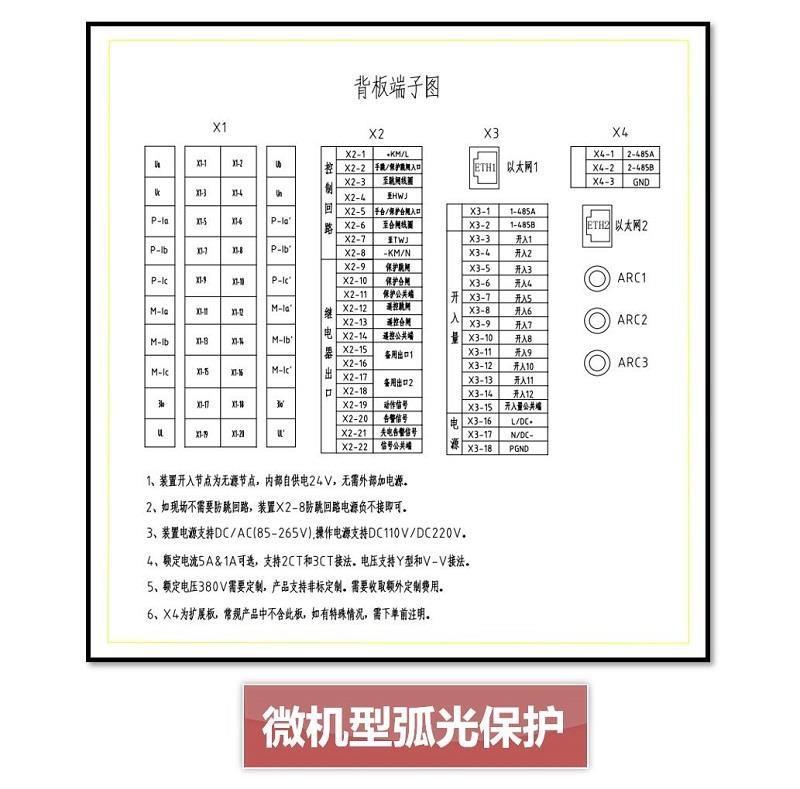

    1、装置出厂默认供电电源为 DC/AC:85~265V,采样额定电压为100V,采样额定电流为 5A,其他规格请订货前备注。(供电电源可以选定DC48V,额定电压可选定380V,额定电流可选定1A)

    2、装置开关量输入部分为24V自供电,请接入无源接点,否则会烧毁装置。

    3、装置开关量输出部分为无源接点,交直流均可接入,如果订购的装置带有操作回路,默认出厂为 DC220V,其他电压请咨询本司,并在订货时注明。

    4、严禁用户在装置中选择恢复出厂设置,如果选择了此选项,将会清除每台装置出厂前经过调校的唯一的精度系数,并无法复原;如将保护功能参数调整乱了,切勿恢复出厂设置,只需将保护功能中的动作方式修改为退出即可。

    这种情况有时候是因为现场瞬时浪涌过大导致。接线过程中保证接地端子都完好接地,系统做一次复归或者重启。如果依然存在问题可以电话与公司技术人员联系。

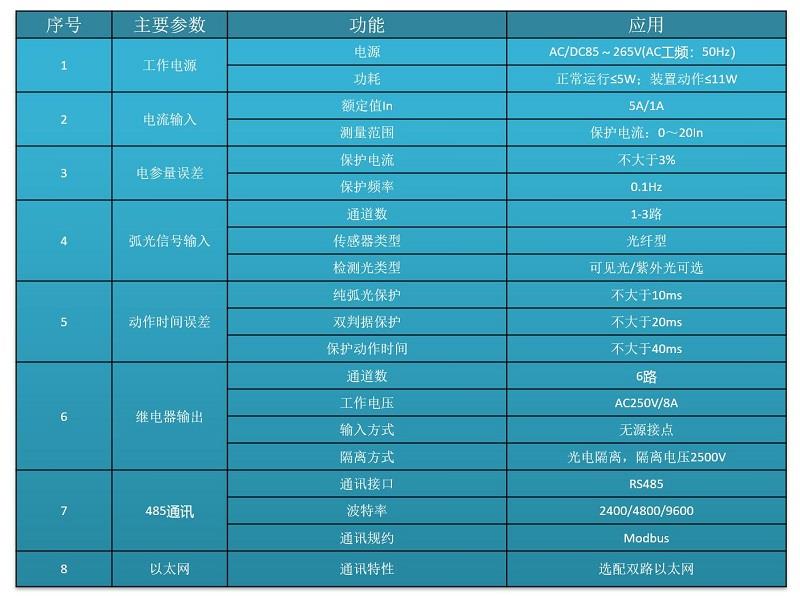

额定参数

供电电源:DC/AC(110V&220V)

交流电流:5A或1A(订货时注明)

交流电压:100V或380V(订货时注明)

交流频率:45~65Hz (自适应)

测量精度

电压电流:1级

频   率:0.02Hz

P、Q、COSΦ:2级

遥信分辨率:<2ms

热稳定性

2倍额定电流可持续运行

10倍额定电流可运行10秒

40倍额定电流可运行1秒

工作环境

环境温度:-10℃~55℃

相对湿度:5~95%

大气压力:86~106KPa

抗干扰性能

静电放电抗扰度:GB/T14598.14-1998(idt IEC255-22-2)严酷等级:IV

电磁场辐射抗扰度:GB/T14598.9-1995(idt IEC255-22-3)严酷等级:III

脉冲群抗扰度:GB/T14598.13-1998(idt IEC255-22-1严酷等级:III

快速瞬变抗扰度:GB/T14598.10-1996(idt IEC225-22-4)严酷等级:IV

 绝缘电阻

装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值,正常试验大气条件下,各等级的各回路绝缘电阻不小于100MΩ

 介质强度

在正常试验大气条件下,装置能承受频率为50Hz,电压2000V历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。试验过程中,任一被试回路施加电压时其余回路等电位互联接地。

 冲击电压

在正常试验大气条件下,装置的电源输入回路、交流输入回路、输出触点回路对地,以及回路之间,能承受1.2/50µs的标准雷电波的短时冲击电压试验,开路试验电压5kV





范围

       1、电力变电站。

       2、火电厂电气段开关柜母线室及馈线柜。
       3、风电场升压站集电线路开关柜。
       4、箱式变电站。
       5、铝镁行业大型直流整流柜。
作用

1)减少或降低电弧光对于人体的伤害;

2)减少或降低电弧光短路故障对于设备的损害;

3)避免变压器因近距离母线故障造成动稳定破坏,延长变压器的使用寿命;

4)缩短电弧光故障切除时间,避免波及站内直流系统造成重大损失;

5)减少因电弧光故障造成设备停运的时间,更快地恢复供电;



       电力系统110kV及以上电压等级的设备都配置有零延时保护,能快速的切除故障;35kV及以下电压等级的母线通常不配置独立的母差保护装置,借助变压器后备保护装置的过流保护来切除母线故障;由于选择性的要求,该过流保护带有延时,一般0.3s~2s。较长的延时使得35kV及以下电压等级的母线故障切除滞后、破坏性严重。

35kV及以下电压等级的出线通常配置过流速断,保护装置的动作时间一般在30ms左右。有些间隙性的弧光故障,初期的电流不大,达不到速断定值,只有在故障发展变严重之后保护装置才能跳闸;由于任由故障发展,丧失了及早切除故障的良机,事故后果更为严重。

35kV及以下电压等级的出线间隔多,设备质量参差不齐,运行环境恶劣,操作频繁,发生故障的几率大(据统计,每年有几百面中低压柜烧毁,有时还有人身伤亡,损失巨大),迫切需要解决电弧光故障切除时间过长的问题。

在吸收国内外先进技术的基础上,自主研发出技术先进、可靠性高、适用性强的微机电弧光保护测控装置。

微机电弧光保护测控装置采用弧光和保护电流双判据,具有可靠性高、保护动作速度快的特点(装置出口总时间小于5ms、故障切除总时间可控制在75ms以内),可以显著的缩短电弧光故障的切除时间、降低电弧光对设备的损坏、减少设备的停运时间,能更快的恢复供电,更能大幅度降低电弧光对人身的伤害。

微机电弧光保护测控装置既可以独立作为常规继电保护装置使用,也可同时实现弧光保护功能配置方案灵活;满足电力行业用户的特殊选择性和完备性要求,适应可靠性、经济性的不同要求。
