自裁光纤型弧光传感器

所属分类:自裁光纤型
打印当前页 加入收藏

上一个:没有了

下一个:没有了

电力系统中一旦发生故障,就会产生巨大的电弧光,电弧光发生时产生很大的光能量辐射和很高的温度辐射,这些辐射对电力系统有着很大的破坏作用,有时还会造成操作人员的伤亡事故。电弧光的危害程度取决于电弧光的持续时间,所以只要能够快速的限制或者切断系统电源就可以有效地减低电弧光造成的损害。

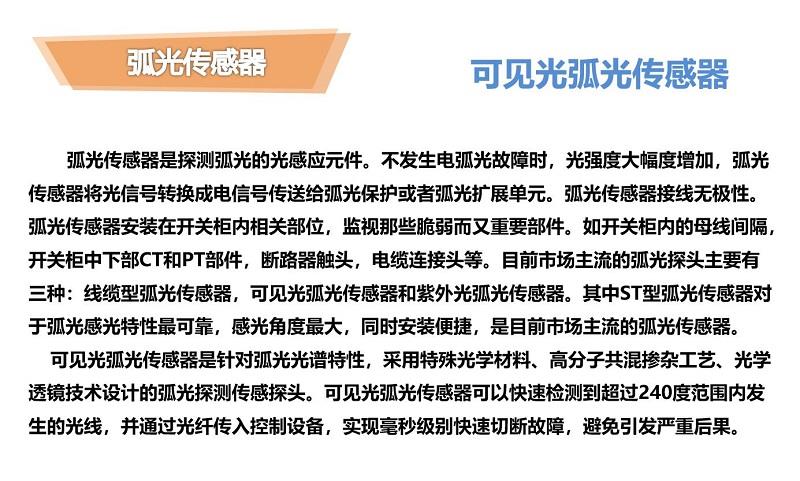

弧光传感器是目前国际上唯一采用电弧光的紫外光特征谱作为检测信号的光纤电弧光传感器;具有独立的知识产权,传感器由三个部分组成:弧光探测头、专用光缆和光电转换器。弧光探测头接收发生事故时产生的弧光并滤掉弧光中的可见光成分,接受弧光的紫外光并将其转换成可见光。然后由可靠性极好的大口径POF光纤做成的专用光缆将弧光探头所探测到的光信号传输给光电转换器。最后由光电转换器向断路器发出跳闸指令。总时间仅需几微秒。和世界上其他弧光探测器相比,我们的产品具有更好的弧光分辨性、更强的抗可见光干扰能力。由于我们产品采用了光纤传感器原理,在高压大电流的电磁环境下,弧光探测器依然可以非常可靠地进行测量和保护。

传感器由三个部分组成:弧光探测头、专用光缆和光电转换器。


光纤严禁小半径弯折,使用中弯折半径不得小于30mm.

使用和运输过程中请勿强烈摇晃或碰撞设备。

仪器运输与储存:环境温度-40℃~+50℃,周围无腐蚀性气体。

避免油渍及各种化学物质玷污和损伤光电模块。

最小启动光强:10nW/cm2

供电电压:12VDC

信号输出:5V  TTY、模拟信号

通讯方式:RS485(Modbus协议)

电流消耗:正常模式35mA

模块尺寸:详见安装尺寸

工作温度:-44℃~80℃

光纤界面:ST

光纤长度:小于20m

光纤最小弯曲半径:30mm

光纤外层材料:PA

开关柜弧光保护系统

各种电弧光保护及其他应用

电力系统中一旦发生故障,就会产生巨大的电弧光,电弧光发生时产生很大的光能量辐射和很高的温度辐射,这些辐射对电力系统有着很大的破坏作用,有时还会造成操作人员的伤亡事故。电弧光的危害程度取决于电弧光的持续时间,所以只要能够快速的限制或者切断系统电源就可以有效地减低电弧光造成的损害。

弧光传感器是目前国际上唯一采用电弧光的紫外光特征谱作为检测信号的光纤电弧光传感器;具有独立的知识产权,传感器由三个部分组成:弧光探测头、专用光缆和光电转换器。弧光探测头接收发生事故时产生的弧光并滤掉弧光中的可见光成分,接受弧光的紫外光并将其转换成可见光。然后由可靠性极好的大口径POF光纤做成的专用光缆将弧光探头所探测到的光信号传输给光电转换器。最后由光电转换器向断路器发出跳闸指令。总时间仅需几微秒。和世界上其他弧光探测器相比,我们的产品具有更好的弧光分辨性、更强的抗可见光干扰能力。由于我们产品采用了光纤传感器原理,在高压大电流的电磁环境下,弧光探测器依然可以非常可靠地进行测量和保护。
