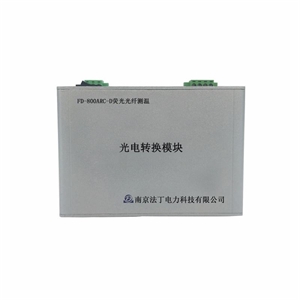

FD-800ARC-D 荧光光纤测温光电转换模块

所属分类:荧光光纤测温传感器
打印当前页 加入收藏

上一个:没有了

下一个:没有了

荧光式光纤测温变送器为壁挂式安装。该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。其中变送器使用的荧光式光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接,能长期高精度和高稳定度工作,这大大提高了其应用范围。与此同时,光纤测温变送器有效地解除高压断路器或电缆头处于过高温环境下使用而缩短寿命,甚至烧毁断路器或电缆,不利于开关柜的安全运行等隐患。变送器的精度及灵敏度高且耐高压防腐蚀、可远程监测、寿命长,体积小、使得仪表维护简易方便,运输安全。其内部模块化集成设计,美观合理。

 1、根据客户需求确认产品的适用性;

 2、客户确认技术满足要求后签订贴牌协议;

 3、根据需方公司提供的公司名称、产品型号以及LOGO,制作护窗膜;

 4、支付定金后安排生产样机;

 5、正常样机的制作时间为15-20个工作日;

 6、可代为进行产品形式试验报告的检验工作。

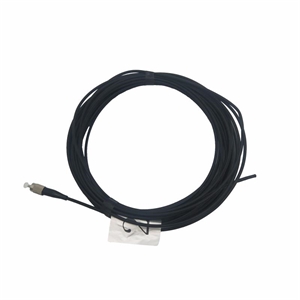

  • 光纤末端探头贴在被测体表面,测量温度

  • 测温光纤对电磁场干扰免疫

  • 对高压绝缘、防燃防爆

  • 单点测温、数字信号输出

  • 光纤探头最小可达600um

  • 变送器小巧、安装简便



拨码开关地址设置说明:数字12345678、分别对应地址1248163264128,拨码开关设置地址需重新上电才生效。

地址设置实例:设置拨码地址为5,将数字13往上拨至1即可。

外观尺寸:136x76x46mm(**)

安装尺寸:123.5x48mm

注意事项:

1) 系统工作前,应检查光纤ST接头是否接好;注意各通道标识相互对应。

2) 避免拉紧、挤压或扭曲光纤,光纤的弯曲半径应大于40mm

3) 光纤连接头表面应保持清洁。

4) 光纤测温探头接触到被测物体表面,测温稳定可能存在一定延迟,属于正常现象。

环境温度

-20℃~65

环境湿度

<95%25℃)

工作电压

100 300VAC

测温范围

-40℃~+200℃(定制可达300℃)

分辨率

0.1

测量精度

±1

测温通道数

6路(可定制)

光纤探头耐压

100KV(40mm耐压长度、5min耐受时间)

光纤探头直径

2.3mm

光纤光缆长度

3m(可定制)

光纤类型

石英

功耗

1W

通讯方式/规约

RS485/Modbus-RTU

探头

荧光式光纤探头

存储温度

-40℃~70

变送器默认通讯配置

通讯地址

通讯波特率

通讯校验位

1

9600

无校验

管理认证标准

ISO9001:2015国际质量管理体系认证

检验实验标准

IEC61000-4:1995 国际标准

GB/T17626-2008《电磁兼容试验和测量技术》标准

荧光式光纤测温变送器为壁挂式安装。该产品在高电压、强电磁干扰等特殊环境下测温有着独特的技术优势。其中变送器使用的荧光式光纤温度传感器的温度热点与测量信号接收部分没有使用电气连接,能长期高精度和高稳定度工作,这大大提高了其应用范围。与此同时,光纤测温变送器有效地解除高压断路器或电缆头处于过高温环境下使用而缩短寿命,甚至烧毁断路器或电缆,不利于开关柜的安全运行等隐患。变送器的精度及灵敏度高且耐高压防腐蚀、可远程监测、寿命长,体积小、使得仪表维护简易方便,运输安全。其内部模块化集成设计,美观合理。
